Vedação Tipo Chevron Em Teflon

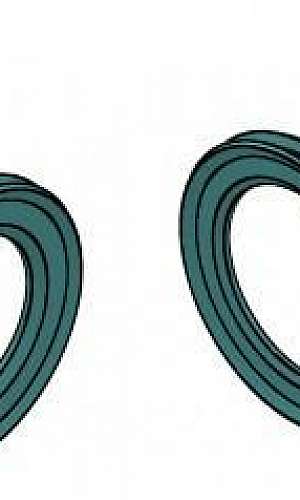

Vedação Tipo Chevron em Teflon para Cilindros Hidráulicos

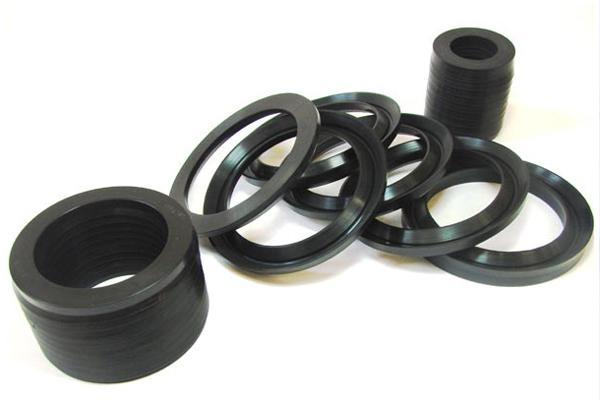

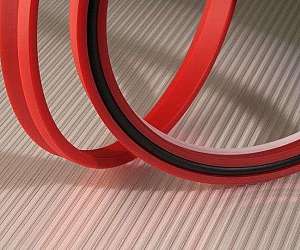

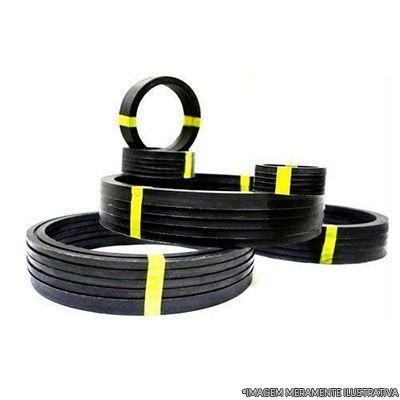

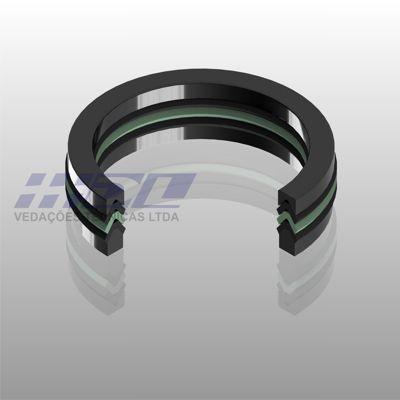

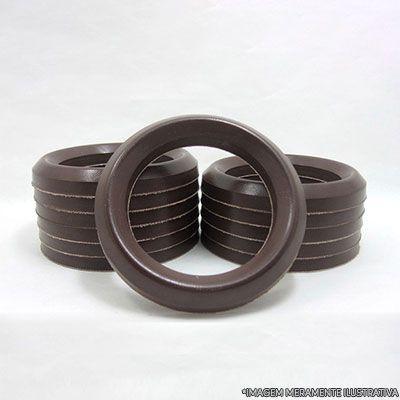

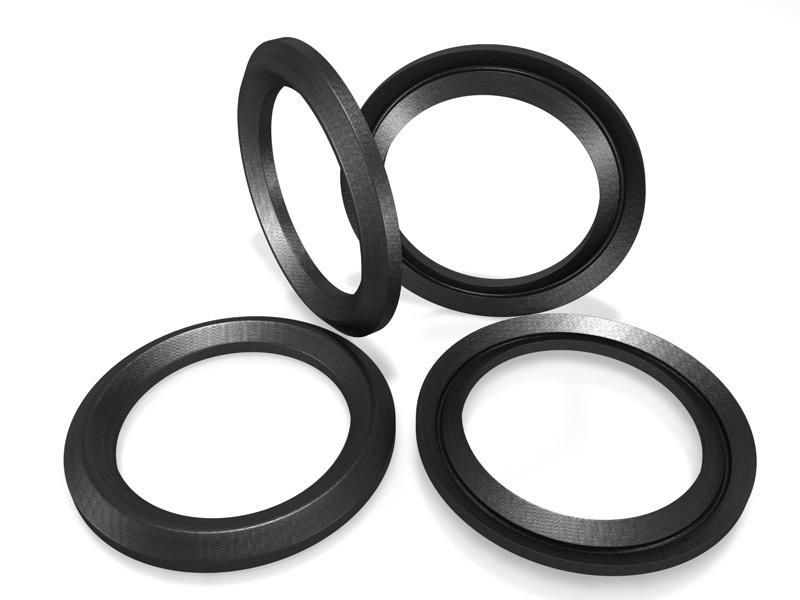

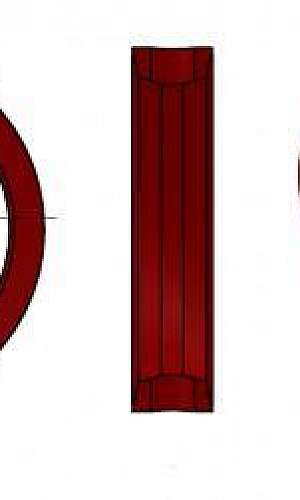

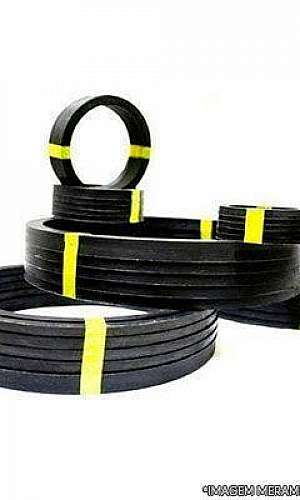

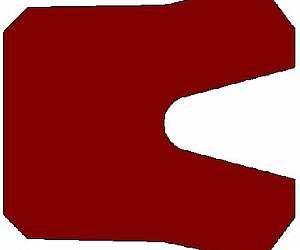

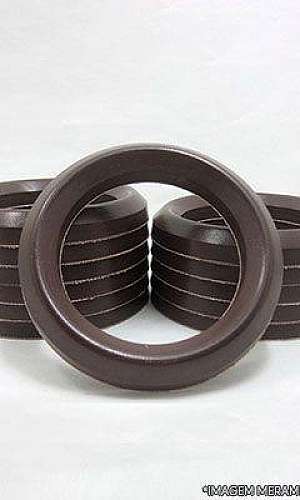

A vedação tipo Chevron em Teflon consiste em empilhamento de anéis em perfil V de PTFE com adaptadores macho e fêmea, projetada para hastes e pistões hidráulicos sob pressão até 600 Bar. A geometria autoenergizada incrementa a força de contato proporcionalmente ao diferencial de pressão, conforme ISO 7986 e DIN 24332.

O Teflon empregado pode ser virgem, carregado com bronze 60/40, grafite expandido, fibra de carbono ou fibra de vidro tipo E, com módulo de flexão entre 480 MPa e 1.100 MPa. A dureza Shore D fica entre 55 e 75, com coeficiente de expansão térmica 12 x 10⁻⁵ /°C, parâmetro determinante no cálculo de folga radial.

A rugosidade Ra do contraface dinâmico deve ser inferior a 0,4 μm com cromagem dura espessura mínima 25 μm e dureza superficial 65 HRC. O coeficiente de atrito PTFE-aço cromado varia 0,04 a 0,12 conforme carga axial, viscosidade do fluido e velocidade alternativa, que pode atingir 0,8 m/s em ciclos rápidos.

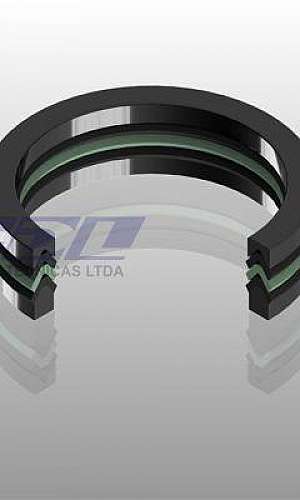

O empilhamento típico utiliza 4 a 7 anéis com ângulo V de 60°, distribuindo o gradiente de pressão axialmente e reduzindo concentração de tensão sobre o anel frontal. A compressibilidade do conjunto é 25% a 32% com recuperação elástica mínima de 14%, mantendo estanqueidade após 1,5 milhão de ciclos.

O KPI técnico é o ciclo de trabalho superior a 1.500.000 cursos sem vazamento mensurável, validado em bancada conforme ASTM D2240. A faixa térmica operacional cobre -200°C a +260°C, abrangendo aplicações criogênicas e processos de alta temperatura em fluidos hidráulicos minerais e éster-fosfato resistentes ao fogo.

O fornecimento contempla certificado 3.1 EN 10204, declaração FDA 21 CFR e RoHS, laudo dimensional individualizado e suporte de engenharia para cálculo de número de anéis e seleção da carga reforçante adequada à aplicação industrial específica.
