Junta De Borracha Para Vedação

Junta de borracha para vedação em sistemas hidráulicos e tubulações

A junta de borracha para vedação é o componente mais utilizado em flanges, tampas e conexões industriais devido à sua excelente capacidade de acomodar superfícies irregulares, distribuir pressão de contato uniforme e proporcionar estanqueidade consistente sob amplas faixas de pressão e temperatura. Sua versatilidade cobre aplicações desde água potável até hidrocarbonetos agressivos.

Os elastômeros disponíveis cobrem ampla compatibilidade química e térmica. NBR para óleos, combustíveis e ar comprimido, faixa -30°C a +100°C. EPDM para água quente, vapor e fluidos polares, -50°C a +150°C. FKM Viton para hidrocarbonetos aromáticos e ácidos minerais até +200°C. VMQ Silicone para aplicações alimentícias FDA, -60°C a +230°C. CR Neoprene para resistência ao fogo e ozônio.

A pressão de trabalho atinge 40 Bar (4,0 MPa) em flanges classe ANSI 300# e a dureza Shore A varia de 50 a 80 conforme aplicação. A compressibilidade de projeto entre 12% e 18% gera pressão de contato adequada sob torque controlado. A recuperação elástica superior a 80% e o compression set inferior a 25% após 70h a 100°C garantem desempenho duradouro.

A reologia do composto vulcanizado permite acomodação de superfícies com rugosidade até Ra 6,3 μm, eliminando necessidade de retífica em flanges padrão. A estabilidade dimensional em ciclagem térmica reduz necessidade de re-aperto periódico, e a fluência controlada mantém pré-carga ao longo do tempo.

Aplicações típicas incluem flanges de tubulações de água industrial, sistemas hidráulicos de baixa e média pressão, equipamentos sanitários alimentícios, trocadores de calor, vasos de pressão conforme NR-13, válvulas industriais e bombas centrífugas. O MTBF em vedações estáticas bem dimensionadas supera 25.000 horas, impactando positivamente o ROI da manutenção.

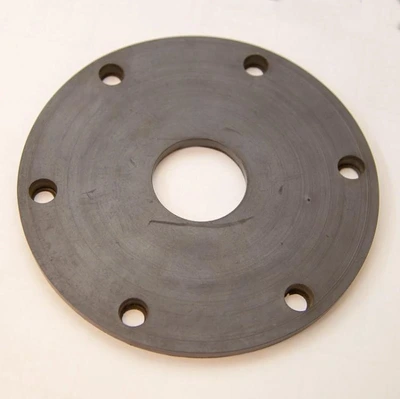

A geometria pode ser full face cobrindo toda a flange ou inside bolt circle restrita à área interna dos parafusos. Espessuras padrão são 1,5, 2,0, 3,0 e 6,0 mm conforme classe de pressão. Versões com reforço de tela metálica AISI 304 atendem aplicações com pressão pulsante.

O dimensionamento segue ASME B16.21, DIN EN 1514-1 e NBR 7676. O torque de aperto segue ASME PCC-1 com sequência cruzada para distribuição uniforme de carga. A inspeção dimensional aplica AQL 1,0 conforme ISO 2859-1 com rastreabilidade por lote atendendo ISO 9001.

A resistência à abrasão conforme DIN 53516 e ao envelhecimento por ozônio ASTM D1149 garantem durabilidade em ambientes severos. Versões certificadas WRAS e NSF61 atendem aplicações em água potável.
