Juntas Industriais

Juntas industriais para vedação em processos químicos e petroquímicos

As juntas industriais são componentes críticos para garantir estanqueidade em sistemas de tubulação, equipamentos de processo, vasos de pressão, trocadores de calor, válvulas e bombas em plantas químicas, petroquímicas, siderúrgicas, alimentícias e farmacêuticas. A diversidade de tipos atende requisitos específicos de pressão, temperatura, fluido e norma aplicável.

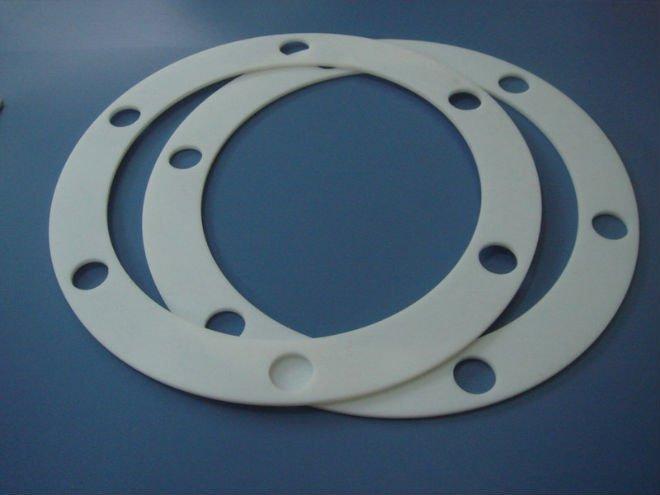

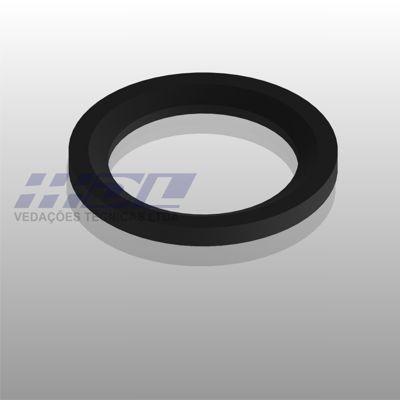

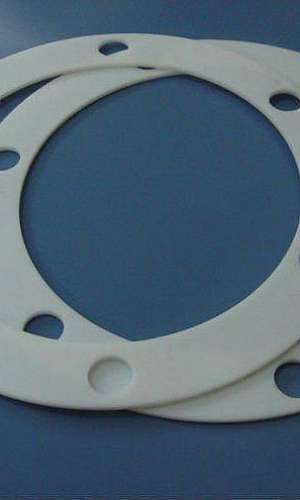

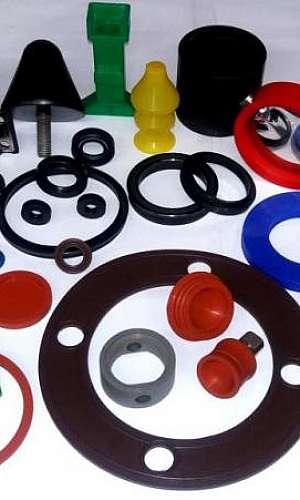

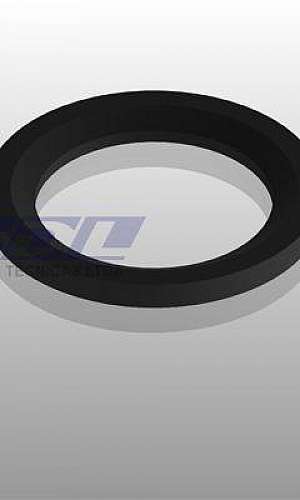

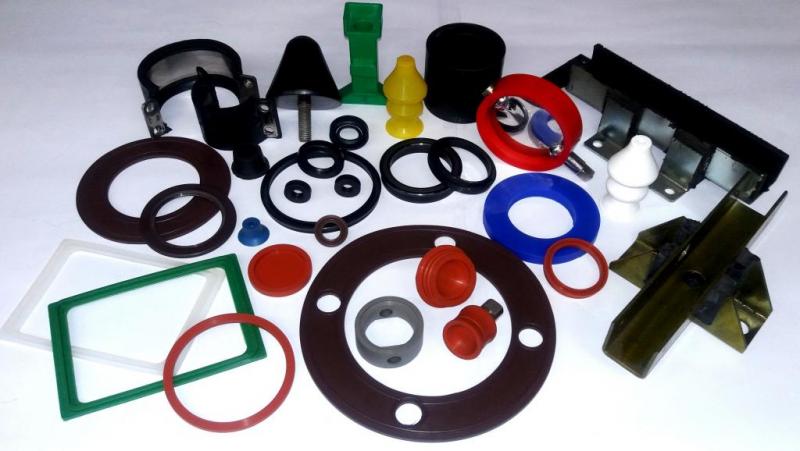

As principais categorias incluem juntas não metálicas em borracha, papelão hidráulico, PTFE expandido e grafite expandido, juntas semimetálicas espirometálicas conforme ASME B16.20 e jaqueta dupla, e juntas metálicas tipo ring joint RTJ e camprofile. Cada tipo possui aplicação específica conforme classe de pressão ANSI, temperatura de operação e compatibilidade química do fluido.

Para flanges ANSI classe 150# a 600#, juntas espirometálicas em AISI 316L com enchimento em grafite flexível atendem temperaturas até +550°C e pressões nominais até 100 Bar (10 MPa). Para classes 900# a 2500#, juntas RTJ em aço inox ou Inconel são especificadas conforme ASME B16.20 e API 6A para operação até 350 Bar e +500°C, especialmente em wellhead e árvores de natal offshore.

As juntas em grafite expandido puro com densidade 1,0 a 1,1 g/cm³ resistem a temperaturas extremas de -200°C a +650°C em atmosfera oxidante e até +3000°C em ambiente redutor. A baixíssima permeabilidade a hélio inferior a 10⁻⁶ mbar.L/s e a excelente recuperação elástica garantem estanqueidade em ciclagem térmica severa, atendendo NR-13 para vasos de pressão.

A compressibilidade conforme ASTM F36 e a fluência conforme ASTM F38 são propriedades críticas para evitar relaxamento de pré-carga e necessidade de re-aperto. A estabilidade dimensional em ciclagem térmica reduz manutenção preventiva e prolonga o MTBF dos sistemas para mais de 30.000 horas em operação contínua.

O dimensionamento segue ASME B16.21 para não metálicas, B16.20 para metálicas e API 6A para wellhead. O torque de aperto segue ASME PCC-1 com cálculo de tensão residual para garantir pressão de contato superior à pressão de teste hidrostático. A inspeção dimensional aplica AQL 0,65 e rastreabilidade por lote atende ISO 9001.

O ROI da especificação correta inclui redução de paradas não programadas, atendimento a regulamentações ambientais como CONAMA e VOC, e segurança operacional conforme OSHA PSM. Auditorias periódicas conforme API 570 garantem integridade do sistema.
