Vedação Para Sopradores De Fuligem

Vedação para Sopradores de Fuligem em Caldeiras NR-13

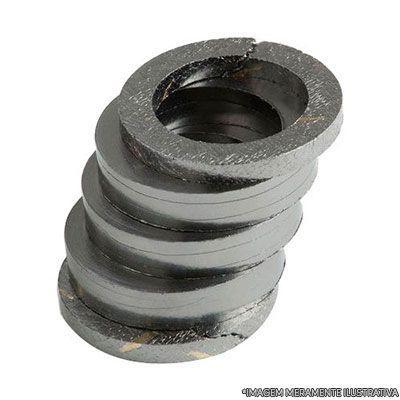

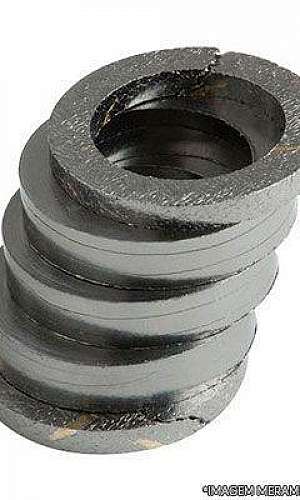

A vedação para sopradores de fuligem opera em ambiente termocinético severo com vapor superaquecido a 540°C, pressão de 42 Bar a 105 Bar e ciclos retráteis frequentes. A trança especificada utiliza grafite flexível 98% pureza com inserto de folha Inconel 600 ou aço Inox 316L, garantindo resistência à fluência e oxidação conforme NR-13 e ASME Section I.

O perfil construtivo é trançado quadrado de 8 mm a 25 mm com densidade entre 1,38 g/cm³ e 1,52 g/cm³, calandrado para alcançar compressibilidade controlada de 25% e recuperação elástica mínima de 15%. O acabamento da haste do soprador deve apresentar Ra ≤ 0,8 μm e dureza superficial superior a 55 HRC para evitar abrasão durante o ciclo retrátil.

A reologia do grafite expandido permite redistribuição plástica sob aperto inicial, formando interface auto-vedante com o alojamento. A condutividade térmica de 4,5 W/m.K a 6,2 W/m.K dissipa o calor friccional, evitando carbonização da impregnação e degradação prematura por oxidação acima de 450°C em atmosfera oxidante.

O torque de aperto do prensa-gaxetas é definido em 18 N.m a 35 N.m, distribuído em quatro estágios com 90° de defasagem. A folga radial entre haste e alojamento varia 0,15 mm a 0,30 mm, dimensionada para compensar dilatação térmica diferencial entre o aço carbono e a trança grafítica.

O KPI operacional é o MTBF superior a 14.000 horas em regime de 8 ciclos retráteis por hora, com taxa de vazamento residual abaixo de 200 ppmv. A vida útil é validada por ensaio acelerado conforme API 622, garantindo previsibilidade na manutenção programada de caldeiras aquatubulares.

O fornecimento técnico inclui certificado 3.1 EN 10204, laudo de pureza grafítica, declaração de ausência de cloretos abaixo de 50 ppm e suporte de engenharia para cálculo de número de anéis, oferecendo redução de paradas não programadas em usinas termoelétricas e plantas siderúrgicas.
