Anéis De Vedação

Anéis de Vedação O-Ring para Estanqueidade Estática e Dinâmica

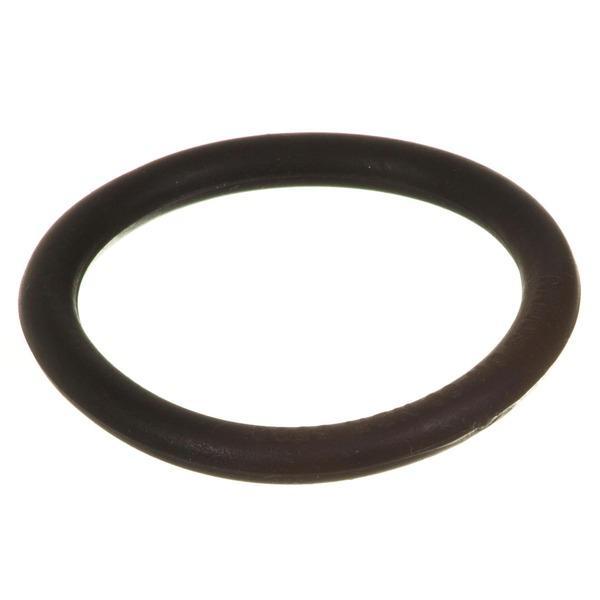

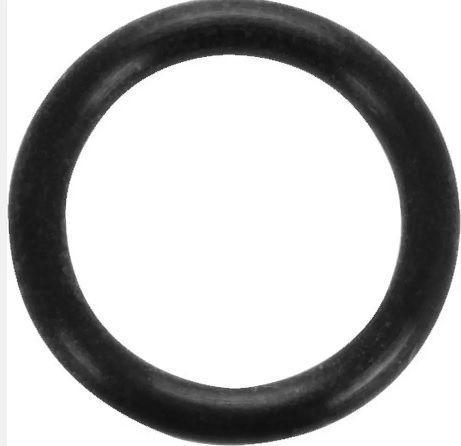

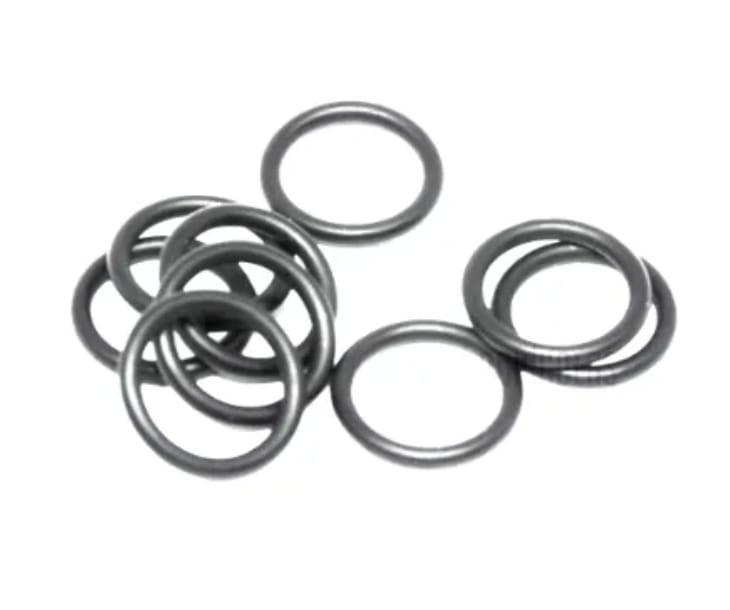

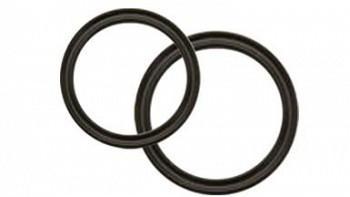

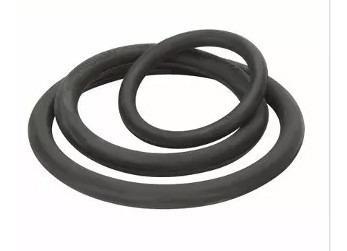

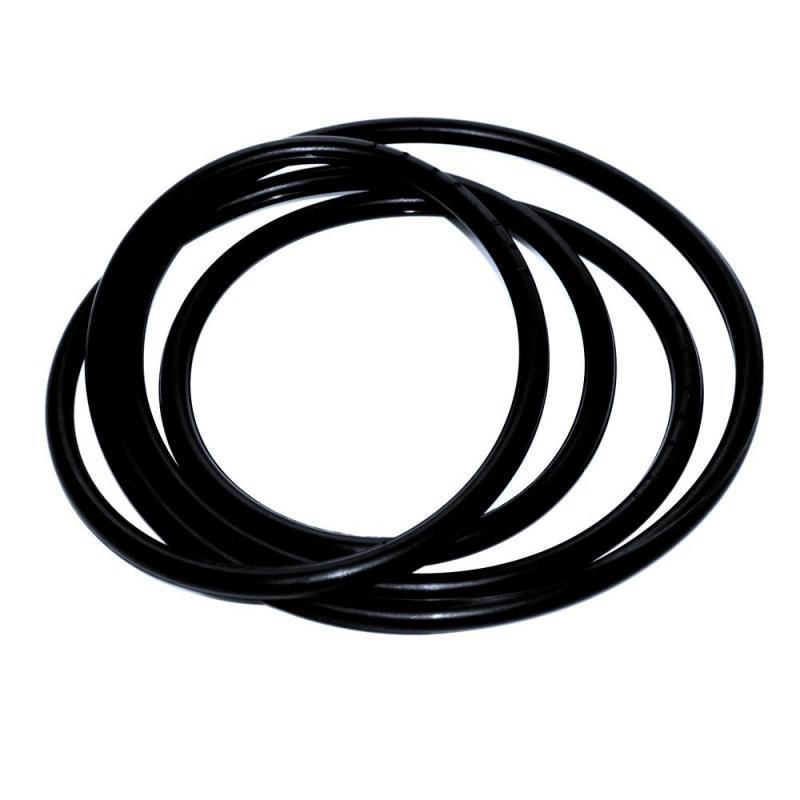

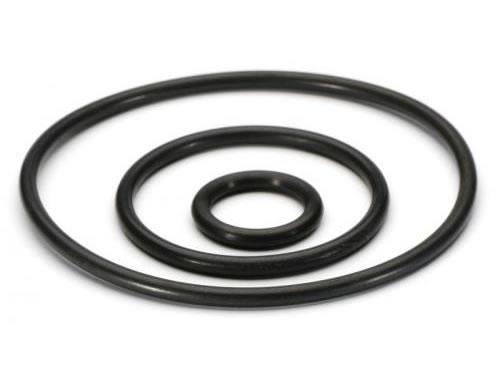

Os anéis de vedação O-Ring são elementos toroidais de seção circular projetados para vedação estática e dinâmica em alojamentos retangulares conforme ISO 3601-1, AS 568 e DIN 3771. A engenharia de aplicação considera squeeze (compressão radial) entre 8% e 25% e stretch (alongamento) máximo de 5% no diâmetro interno.

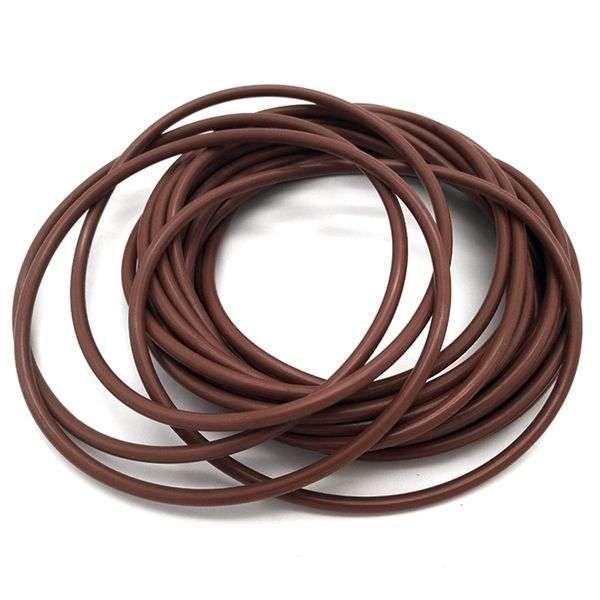

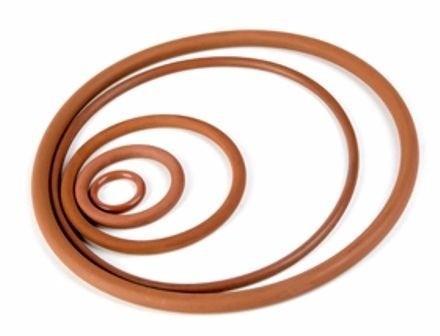

Os elastômeros disponíveis incluem NBR 70 a 90 Shore A para óleos minerais, FKM Viton 75 a 90 Shore A para alta temperatura, EPDM 70 a 80 Shore A para vapor e água quente, FFKM Kalrez para aplicações químicas extremas, MVQ silicone para alimentícia FDA e HNBR para combustíveis automotivos com aditivos EP.

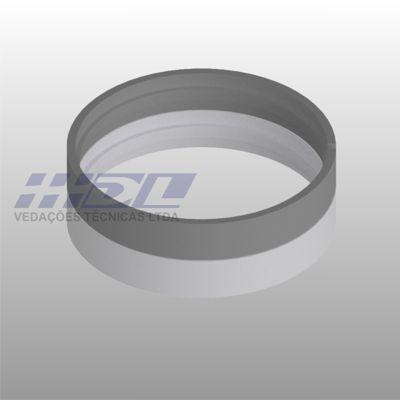

A pressão de trabalho varia 7 Bar em vedação dinâmica simples, 350 Bar com anel anti-extrusão back-up em PTFE e 700 Bar em alojamentos rígidos com folga inferior a 0,08 mm. A faixa térmica cobre -55°C a +315°C conforme composto, com expansão térmica linear entre 14 x 10⁻⁵ /°C e 22 x 10⁻⁵ /°C.

A rugosidade do alojamento metálico deve respeitar Ra ≤ 1,6 μm em vedação estática e Ra ≤ 0,4 μm em dinâmica, com chanfro de 15° a 30° na entrada para evitar dano à torção durante a montagem. A dureza Shore A do composto é selecionada conforme pressão, sendo 70 Shore A para até 100 Bar e 90 Shore A acima de 250 Bar.

O KPI técnico é o MTBF superior a 20.000 horas em vedação estática e 8.000 horas em dinâmica alternativa a 0,5 m/s, com recuperação elástica acima de 75% conforme compression set ASTM D395 método B. A taxa de fuga residual é inferior a 10⁻⁶ mbar.l/s em ensaio com hélio.

O fornecimento contempla certificação 3.1 EN 10204, FDA 21 CFR, USP Class VI, RoHS, declaração de migração química conforme EU 10/2011 e suporte de engenharia para dimensionamento do alojamento e seleção do composto, oferecendo redução de paradas e conformidade regulatória integral.
