Anel De Vedação Para Junta Rotativa

Anel de Vedação para Junta Rotativa em Equipamentos Industriais

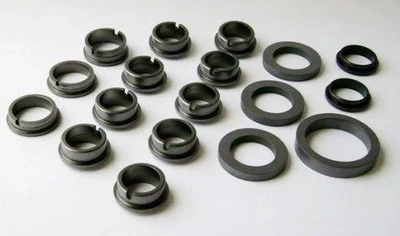

O anel de vedação para junta rotativa é o elemento crítico que garante estanqueidade dinâmica entre o tubo fixo de alimentação e o eixo rotativo do equipamento, aplicado em cilindros de aquecimento, calandras, secadores, equipamentos têxteis, máquinas plásticas e linhas de processo alimentício. Produzimos anéis em carvão-grafite, carbeto de silício, cerâmica de alumina e ligas metálicas com tratamento superficial.

O composto padrão é grafite-carvão impregnado com antimônio (grade SA 80) ou resina fenólica, com dureza superficial Shore D 90 e pressão de operação até 40 Bar em vapor saturado e até 16 Bar em óleos térmicos a 300°C. A faixa de temperatura cobre -40°C a +350°C considerando o composto base e o tipo de impregnação. A velocidade tangencial em juntas rotativas atinge 15 m/s em aplicações papeleiras de alta produtividade.

A face de vedação é retificada com tolerância ±0,005 mm em planicidade e rugosidade Ra 0,1 μm, garantindo filme hidrodinâmico de 0,5 a 2 μm em operação. O vazamento residual em condições normais fica inferior a 0,5 mL/h, atendendo critérios de selos mecânicos conforme API 682 categoria 1. A pressão x velocidade (PV) suportada chega a 35 MPa.m/s para grade SA 80 e 50 MPa.m/s para carbeto de silício.

Em ensaios de campo em junta rotativa para cilindro de impressão flexográfica, nossos anéis registraram MTBF de 11.000 horas em operação contínua a 180°C e 6 Bar de óleo térmico, com troca preventiva programada por análise de vibração e medição da taxa de desgaste. A estabilidade dimensional do composto sob ciclos térmicos repetidos é mantida graças à fluência controlada do grafite eletrografitado.

Aplicações típicas incluem juntas rotativas de calandras siderúrgicas, máquinas papeleiras, equipamentos têxteis de tingimento, secadores rotativos de granulação química, equipamentos de moldagem rotacional, máquinas de impressão e linhas de envase asséptico em farmacêutica. Para fluidos abrasivos como suspensões com partículas, recomendamos grade de carbeto de silício sinterizado com resistência à abrasão 50 vezes superior ao carvão convencional.

Cada anel passa por inspeção dimensional com micrômetro digital, ensaio de planicidade por interferometria óptica de luz monocromática, dureza superficial e ensaio visual conforme AQL 0,65 nível II por NBR 5426. A embalagem é individual em caixa rígida com proteção, preservando a face de vedação até a instalação. As normas atendidas incluem DIN 24960 e ISO 3069 para dimensional de selos mecânicos compatíveis com juntas rotativas das principais marcas.
