Anel De Vedação Oring

Anel de vedação O-ring para sistemas hidráulicos e pneumáticos

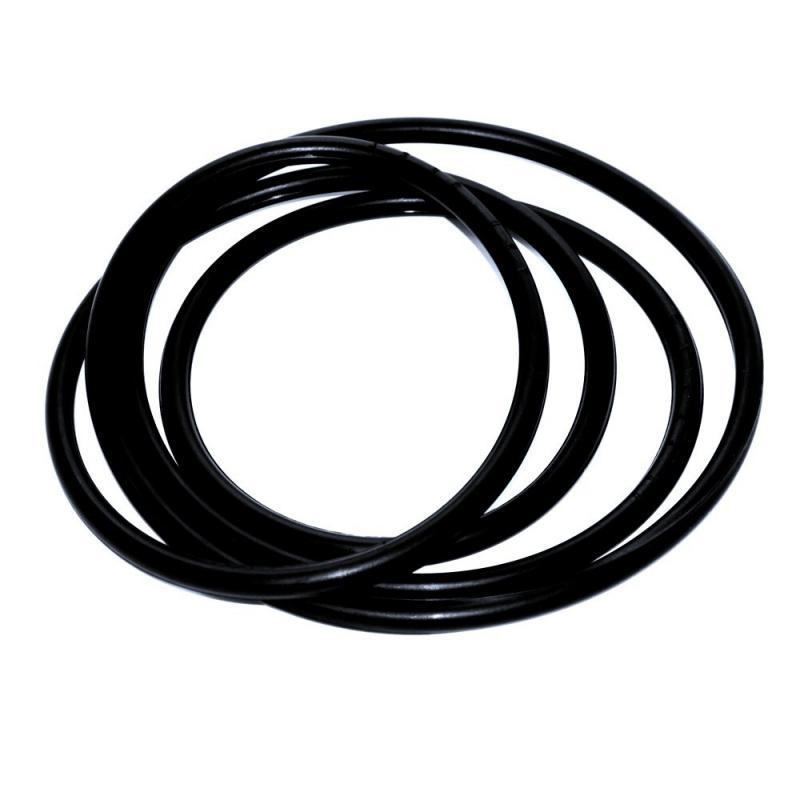

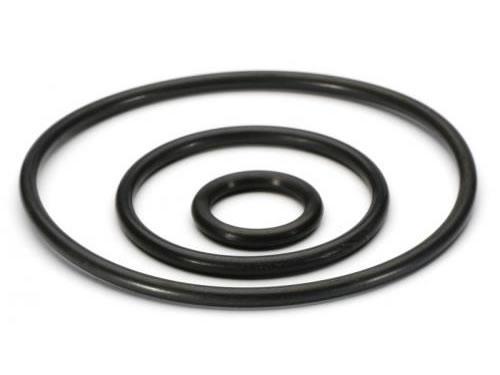

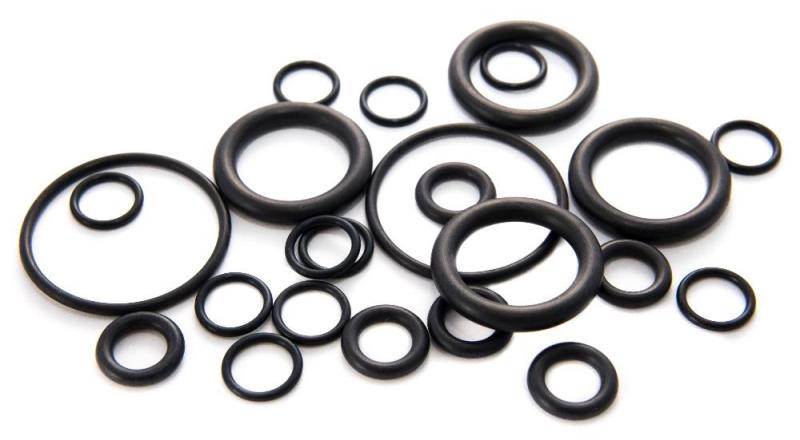

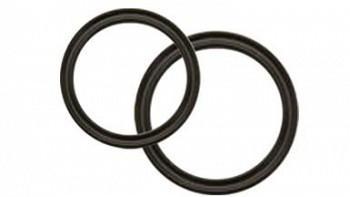

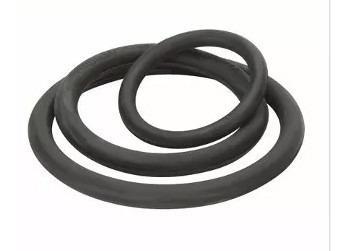

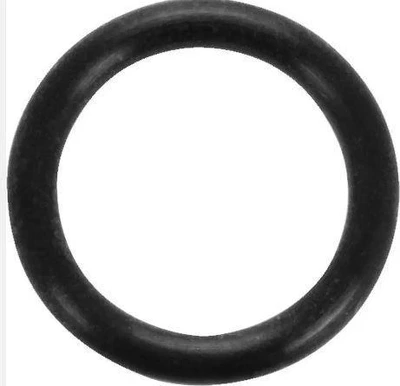

O anel de vedação oring é o elemento de selagem mais utilizado em equipamentos industriais, com seção transversal circular projetada conforme ISO 3601-1 e AS568. A geometria toroidal converte deformação radial ou axial em pressão de contato uniforme, garantindo estanqueidade dinâmica e estática em pressões de até 400 Bar (40 MPa) em aplicações hidráulicas.

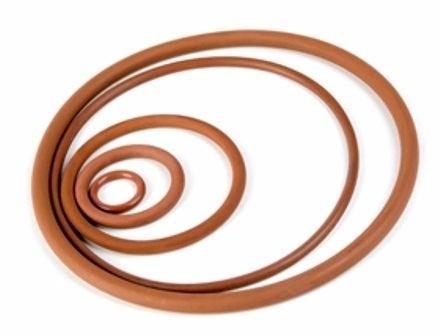

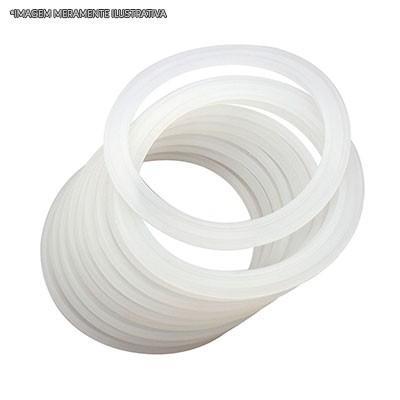

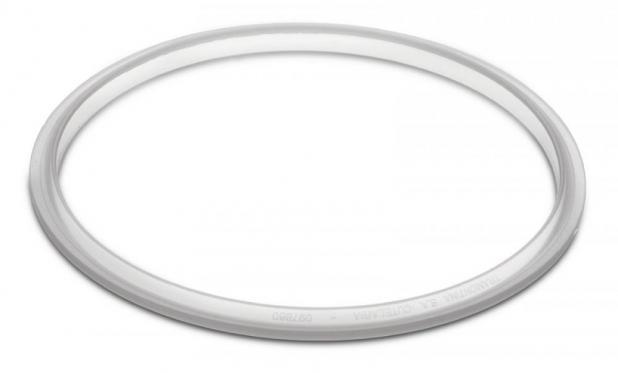

Os compostos disponíveis cobrem amplo espectro de compatibilidade química e térmica. O NBR 70 Shore A opera de -30°C a +100°C, ideal para óleos minerais e combustíveis. O FKM Viton estende a faixa para -20°C a +200°C com excelente resistência a hidrocarbonetos aromáticos e ácidos minerais. O EPDM atua de -50°C a +150°C em água quente, vapor e fluidos hidráulicos à base de fosfato éster. O silicone VMQ atende temperaturas extremas de -60°C a +230°C em aplicações alimentícias FDA.

A compressibilidade de projeto fica entre 15% e 30% da seção transversal, equilibrando vedação e durabilidade. A recuperação elástica conforme ASTM D1414 supera 80%, e o compression set sob ASTM D395 fica abaixo de 25% após 70 horas a 100°C. A fluência controlada evita perda de pré-carga ao longo de ciclos térmicos.

O dimensionamento dos canais de alojamento segue ISO 3601-2, com tolerâncias h11 para alojamento e f7 para haste em vedação dinâmica. A rugosidade superficial deve ficar entre Ra 0,2 e 0,8 μm para evitar abrasão prematura. A reologia do elastômero permite preencher microirregularidades sem extrusão até pressões nominais.

O MTBF em sistemas hidráulicos bem dimensionados supera 5.000 horas em ciclos dinâmicos e 30.000 horas em vedações estáticas. Inspeção dimensional segue AQL 0,65 conforme ISO 2859-1, com controle de OD, ID e CS por amostragem estatística. A rastreabilidade por lote atende ISO 9001 e PPAP automotivo.

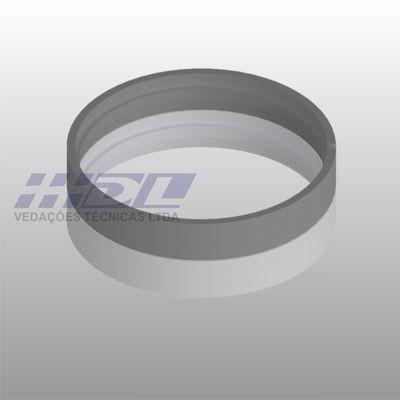

Aplicações abrangem cilindros hidráulicos, válvulas direcionais, bombas de pistão, atuadores pneumáticos, conexões hidráulicas, vedação de eixos rotativos lentos e flanges de baixa pressão. O anti-extrusion ring em PTFE pode ser adicionado para pressões acima de 250 Bar.
