Anel De Vedação X-Ring

Anel de vedação X-ring para vedação dinâmica de alto desempenho

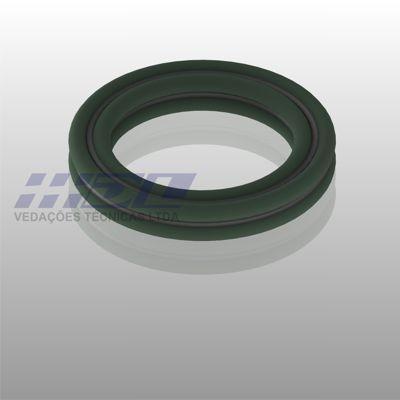

O anel de vedação x-ring, também denominado quad ring, apresenta seção transversal em formato de quatro lóbulos, oferecendo desempenho superior ao O-ring tradicional em aplicações dinâmicas. A geometria reduz a área de contato em 50% mantendo dois pontos de selagem independentes, o que diminui o atrito e prolonga a vida útil do componente.

O perfil quadrilobular elimina a torção helicoidal em movimento alternativo, problema crítico em hastes de cilindros hidráulicos com cursos longos. A recuperação elástica superior a 88% e a baixa fluência sob carga garantem estanqueidade consistente em milhões de ciclos. O compression set conforme ASTM D395 permanece abaixo de 22% após 70 horas a 100°C.

Fabricado em NBR, FKM Viton, EPDM ou HNBR conforme ISO 3601-1, o X-ring opera em pressões dinâmicas de até 250 Bar (25 MPa) e estáticas de até 350 Bar (35 MPa). A faixa térmica varia de -40°C a +200°C dependendo do composto. A dureza Shore A típica é 70 a 90, com compressibilidade de projeto entre 12% e 25%.

A reologia do composto e o desenho dos lóbulos retêm filme lubrificante entre superfícies, reduzindo desgaste por abrasão. A estabilidade dimensional permite uso em alojamentos padrão de O-ring, simplificando upgrade sem retrabalho mecânico. A rugosidade superficial recomendada é Ra 0,2 a 0,4 μm em hastes cromadas.

O MTBF em cilindros hidráulicos com X-ring supera 8.000 horas, ganho de 60% em relação ao O-ring convencional. Esse desempenho impacta o ROI da manutenção preventiva, reduzindo intervenções e perda de produtividade. A inspeção dimensional segue AQL 0,65 e a rastreabilidade por lote atende ISO 9001.

Aplicações típicas incluem cilindros hidráulicos de máquinas agrícolas, prensas industriais, atuadores rotativos, válvulas de controle, mancais hidrodinâmicos e equipamentos de mineração. A geometria de quatro lóbulos é especialmente eficaz em vedação rotativa de baixa rotação até 0,5 m/s.

Recomenda-se uso de back-up ring em PTFE para pressões acima de 200 Bar, prevenindo extrusão na folga de extrusão diametral conforme ISO 3601-2. O dimensionamento segue tabelas AS568 com modificação de seção transversal para perfil quad.
