Anel V Ring

Anel V ring para proteção de mancais e vedação axial de eixos

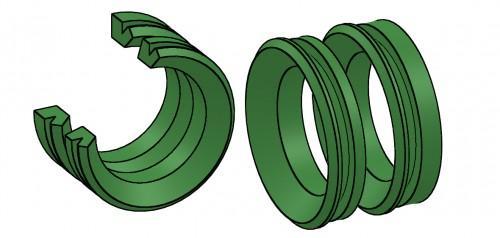

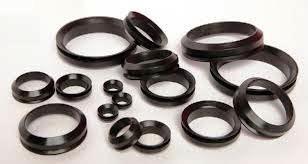

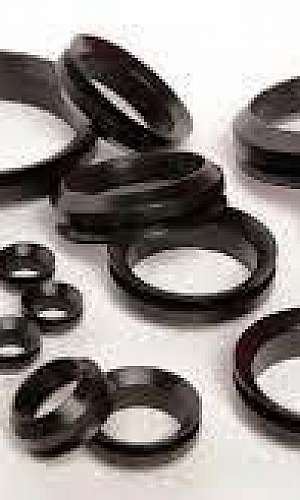

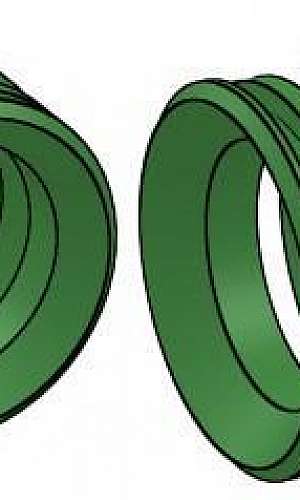

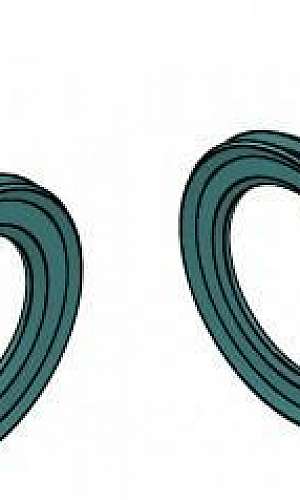

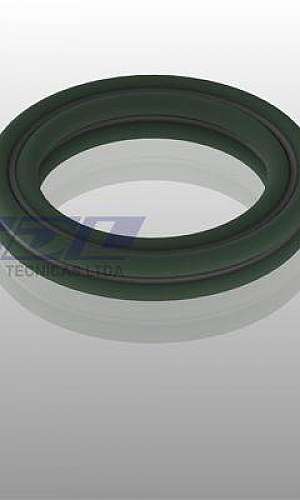

O anel v ring é um elemento de vedação axial elastomérico instalado diretamente sobre o eixo rotativo, formando barreira centrífuga contra contaminantes externos como poeira, água, lama e respingos químicos. Sua geometria cônica em forma de V cria contato selante contra superfície estática perpendicular ao eixo, protegendo rolamentos, retentores radiais e gaxetas.

Fabricado em NBR, FKM ou EPDM conforme DIN 3760, o V-ring opera em rotações até 12 m/s velocidade periférica, sem necessidade de lubrificação. A flexibilidade da borracha permite montagem por estiramento sobre eixos com diâmetros de 4 a 1.500 mm, eliminando ferramental especial. A dureza Shore A varia de 65 a 75, garantindo equilíbrio entre recuperação elástica e resistência ao desgaste.

A faixa térmica padrão é -40°C a +100°C para NBR e -20°C a +200°C para FKM Viton. A baixa pressão de contato, tipicamente entre 0,01 e 0,05 MPa, minimiza atrito e geração de calor, dispensando refrigeração ativa. A estabilidade dimensional permite operação contínua sem perda de função em até 15.000 horas, elevando o MTBF do conjunto rotativo.

Os perfis disponíveis são VA para uso geral, VS para alta velocidade, VL para grandes diâmetros e VE para aplicações específicas com flange metálica. A reologia do elastômero garante adaptação a desalinhamentos axiais de até 4 mm e angulares de 0,5°, características impossíveis de obter com retentores rígidos.

A função primária é proteção secundária de retentores radiais, prolongando vida útil em ambientes severos. Em aplicações como redutores industriais, motores elétricos, bombas centrífugas, ventiladores industriais, equipamentos agrícolas e máquinas têxteis, o V-ring reduz contaminação por abrasão em até 90%, impactando diretamente o ROI da manutenção.

O dimensionamento segue catálogo do fabricante com tolerâncias dimensionais conforme ISO 3302-1 classe M3. A inspeção visual é simplificada pela posição externa, permitindo monitoramento sem desmontagem. A compressibilidade radial absorve vibrações axiais e elimina necessidade de ajuste preciso.

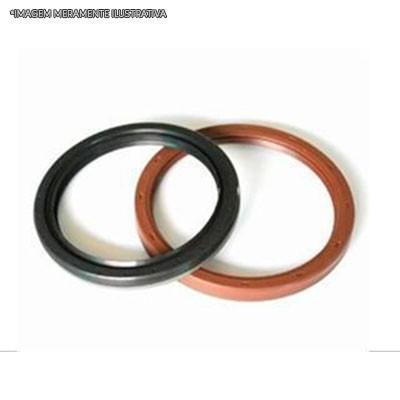

Em conjunto com retentores radiais NBR ou FKM, o V-ring forma sistema de vedação dupla altamente eficaz, recomendado em ambientes com IP66 ou superior conforme IEC 60529. A instalação dispensa interferência mecânica, sendo retido pela própria tensão elástica sobre o eixo.
