Anel De Vedação Para Alta Pressão

Anel de vedação para alta pressão hidráulica industrial

O anel de vedação para alta pressão é projetado para operar em sistemas hidráulicos de grande potência, prensas industriais, equipamentos offshore, sistemas de injeção e atuadores de força elevada. As pressões nominais ultrapassam 400 Bar (40 MPa) atingindo 700 Bar em aplicações específicas com geometria especial e materiais selecionados.

Os compostos elastoméricos para alta pressão incluem HNBR de alta dureza (90 Shore A), FKM Viton reforçado e PTFE energizado por mola metálica. A estabilidade dimensional sob carga severa exige reticulação otimizada, com compression set inferior a 18% após 70 horas a 150°C ASTM D395. A recuperação elástica superior a 85% garante vedação contínua mesmo após despressurização rápida.

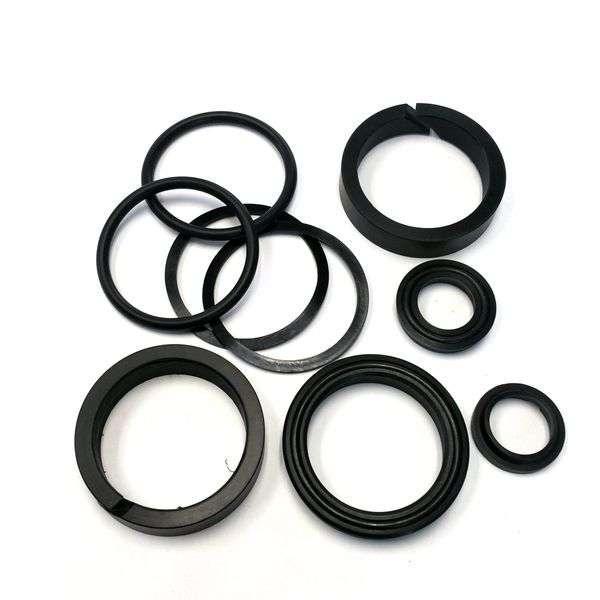

O fenômeno crítico em alta pressão é a extrusão por folga de gap entre componentes mecânicos. Para mitigar esse efeito, anéis anti-extrusão em PTFE puro ou PTFE carregado com bronze, carbono ou MoS2 são instalados nos flancos do alojamento. A folga de extrusão recomendada conforme ISO 3601-2 é inferior a 0,15 mm para 400 Bar e 0,08 mm para pressões acima de 600 Bar.

A dureza Shore A entre 85 e 95 e a compressibilidade reduzida de 8% a 12% controlam deformação sob pressão. A reologia do composto deve resistir à explosive decompression descrita em NACE TM0297 e ISO 23936-2, especialmente em aplicações de óleo e gás com gases dissolvidos sob alta pressão.

A fluência e migração do material são monitoradas por ensaio acelerado conforme ASTM D6147, garantindo vida útil consistente. O MTBF em sistemas hidráulicos de alta pressão bem dimensionados supera 6.000 horas em ciclos dinâmicos. A inspeção dimensional aplica AQL 0,40 conforme ISO 2859-1, mais rigorosa que aplicações convencionais.

A faixa térmica varia de -30°C a +200°C para FKM e -40°C a +150°C para HNBR. Aplicações típicas incluem cilindros de prensas hidráulicas até 5.000 toneladas, equipamentos subsea offshore conforme API 6A, sistemas de fracking, prensas isostáticas, equipamentos siderúrgicos e máquinas de injeção plástica.

O dimensionamento segue ISO 3601-1 com modificações para alta pressão. A rugosidade superficial das hastes deve ser Ra 0,1 a 0,3 μm, com cromagem dura ou nitretação para reduzir abrasão. O torque dos parafusos de retenção segue ASME PCC-1 com pré-carga controlada.
