Gaxeta Quadrada Grafitada

Gaxeta quadrada grafitada trançada interlock para vapor

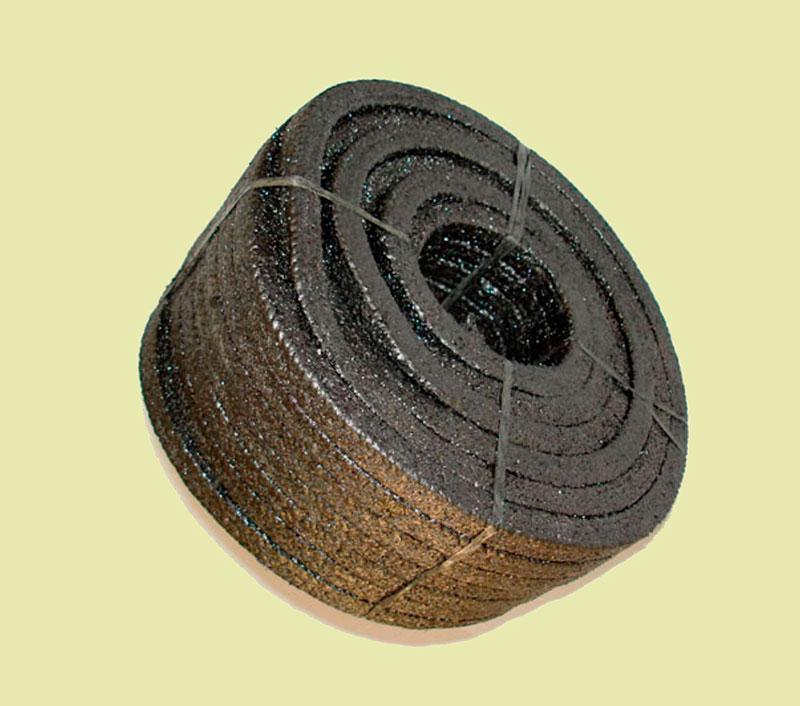

A gaxeta quadrada grafitada apresenta seção transversal homogênea com fitas de grafite expandido GR4 reforçadas por inconel 600 ou fibra de carbono em estrutura interlock, distribuindo pressão uniforme no prensa-gaxetas. Indicada para vapor superaquecido NR-13 e válvulas de alta pressão, garante estanqueidade contínua e condutividade térmica elevada. O KPI de elevação de MTBF chega a 40% versus gaxetas vegetais convencionais.

As especificações de engenharia atendem ASTM F36 com compressibilidade de 38%, ASTM F38 com fluência máxima de 12%, ASME B16.20 para fator m/y e NR-13 para vapor superaquecido. A norma API 622 Tier 1 garante emissões fugitivas inferiores a 100 ppm em ciclos termomecânicos. A trançagem interlock evita extrusão pelo flange e melhora integridade dimensional do conjunto.

A composição em grafite expandido GR4 com reforço metálico apresenta densidade pós-aperto de 1,75 g/cm³ e condutividade térmica de 4 a 5 W/m.K. Opera de -200°C a 650°C ao ar e até 3000°C em meio redutor, suportando pressão de 250 Bar (25 MPa), velocidade de eixo de 25 m/s, torque de aperto de 25 a 40 N.m por porca e rugosidade de haste recomendada de 0,4 μm Ra para hastes austeníticas AISI 316L.

Aplicada em válvulas globo classe 600 e 900, gavetas, esfera e bombas BFW de plantas petroquímicas, refinarias e termoelétricas, a gaxeta quadrada grafitada eleva o MTBF em 40% e o OEE em 12%. A baixa fluência dispensa reapertos frequentes e a alta recuperação elástica de 15% compensa o relaxamento térmico do prensa-gaxetas, mantendo torque operacional estável em ciclos NR-13 prolongados.

A conformidade B2B contempla API 622, API 6FA fire-safe, NACE MR0175 para sour service, DIN 28091-4 e ASME PCC-1 para procedimentos de aperto controlado. O lead time padrão é de 5 a 10 dias úteis para bitolas de estoque e até 20 dias úteis para configurações especiais com reforço duplo. A certificação inclui laudo de pureza, ensaio de cinzas, teor de cloretos e enxofre.

O dimensionamento da seção quadrada considera o número de voltas conforme diâmetro da haste e profundidade do prensa-gaxetas, com tolerância de ±0,2 mm conforme ISO 2768-m e densidade pós-aperto controlada de 1,75 g/cm³. As bitolas disponíveis são 1/4, 3/8, 1/2, 5/8 e 3/4 de polegada. O ROI calculado fica entre 3 e 6 meses pela redução de paradas e prolongamento da vida das buchas guia em ativos críticos.
